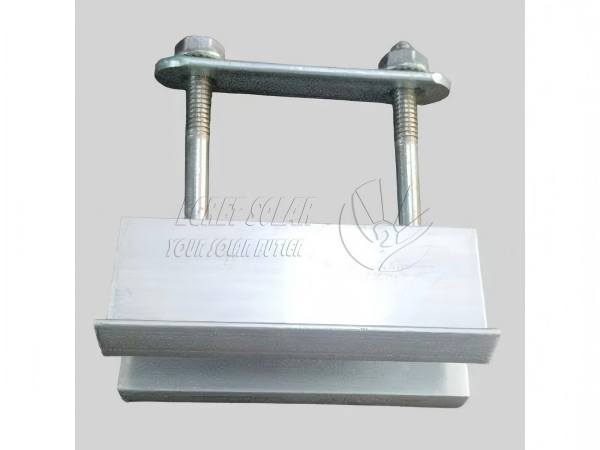

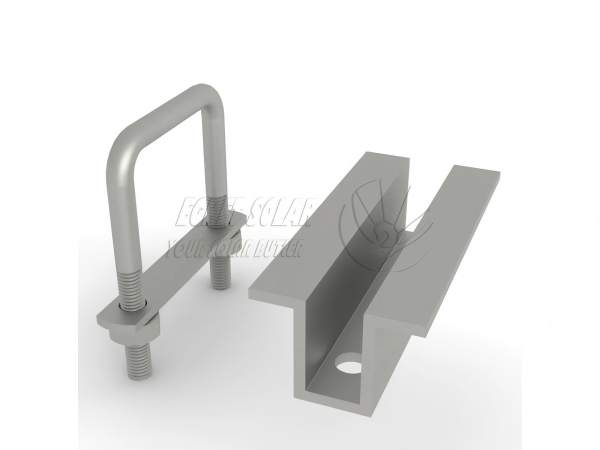

Kettős U csavaros napelemes középső bilincs

Az Egret dual U csavaros napelemes középső bilincs a napelem panelek mindkét oldali rögzítésére szolgál a két szomszédos napelem panel közötti középső helyzetben. A közönséges szoláris középső bilincstől eltérően ésvégszorító, a bilincstest hosszabb, 80-100 mm, ami egyenletesebb erőeloszlást és pufferszerkezetet képez, amely megakadályozza a fotovoltaikus alumínium keret összenyomódását és karcolódását.

A termék szabványos hossza 80-100 mm, és egyéb egyedi hosszúságok is elfogadottak. Kompatibilis a piacon kapható fő 30/35/40 mm-es fotovoltaikus modulvastagsággal; az U-alak magassága testreszabható a négyzet alakú acél főgerendák különböző specifikációihoz.

TERMÉK PARAMÉTEREI

Testreszabási utasítások

Alumínium bilincs hossz opció: 80 mm-től 120 mm-ig

Megfelelő PV panel keretmagasság: 30-40 mm

U-csavar nyílásszélessége (téglalap alakú csöves főgerendákhoz alkalmas): 40/60/80/100mm, alkalmas 40×60, 50×80, 50×100 stb. téglalap alakú konzolokhoz

U PV rögzítőcsavar átmérője: jellemzően M8 és M6

Ha a konzolsín kerek cső, használhat U-alakú lekerekített csavart; Ha U alakú acélt használunk, használhatónapelemes középső bilincs műanyag anyával .

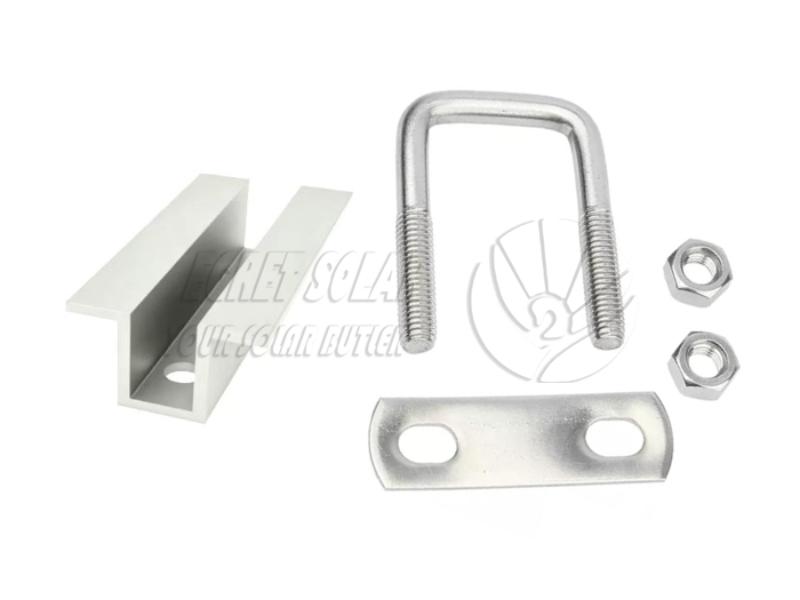

Tartalmazott komponensek

Az U-csavaros pv bilincs teljes készletét készletként szállítjuk, nincs szükség külön tartozékok vásárlására. A teljes készlet a következőkből áll:

1.Alumínium középső bilincs *1

( Al6005-T5 alumíniumötvözet extrudált profil, eloxált felület

2.Alumínium hosszú lemez*1

(Alumínium bilincs ugyanabból az anyagból)

3. U-csavar *1:

(Q235 acél tűzihorganyzott, egybe hajlított, rozsda- és időjárásálló)

4. Lapos alátétek *2

(Tűzihorganyzott szabványos rögzítők, kilazulás- és csúszásgátlók)

5. Karimás anyák vagy külső hatlapú anyák *2

Az U napelemes középső bilincs jellemzői

Kiegyensúlyozott feszültségeloszlás, amely megakadályozza a panel elcsúszását

Az alumínium bilincs és a napelem keret és sín közötti nagy csatlakozási terület egyenletes feszültségeloszlást biztosít a közönséges középső bilincshez képest, megakadályozva a panel elmozdulását erős szél és hőmérséklet-ingadozások hatására.

Hosszú távú kültéri korrózióállóság

Kétrétegű napkollektoros rögzítőbilincs ellenáll az UV-sugárzásnak, az esőnek és a savas/lúgos korróziónak; Az U-csavarok tűzihorganyzottak, így biztosítva a rozsdamentes működést 15 évig még a magas sótartalmú tengerparti területeken és az esős déli területeken is, alkalmasak különféle zord kültéri környezetekre.

Kiváló értékesítés utáni szolgáltatás

Termékeink kiváló minőségű acél alapanyagokat használnak és 65µm-es horganyzott réteggel rendelkeznek, amely 25 év élettartamot és 12 év garanciát biztosít.

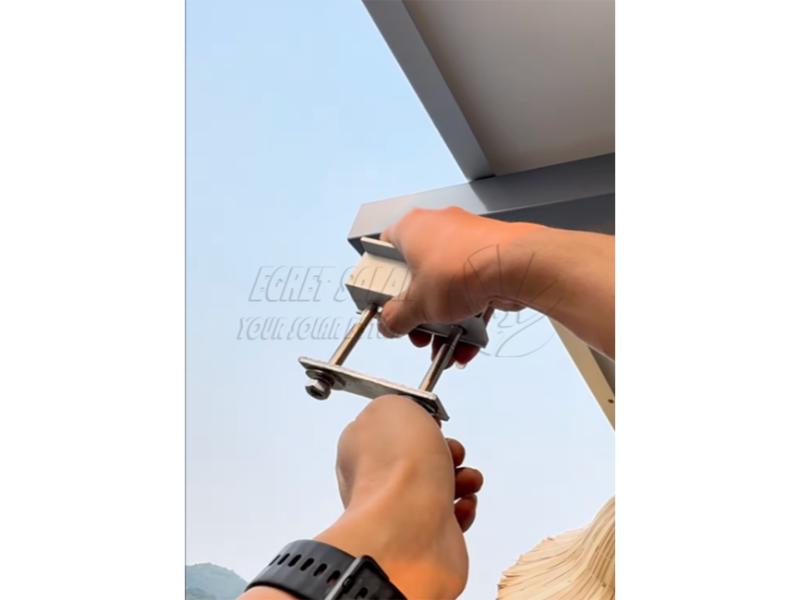

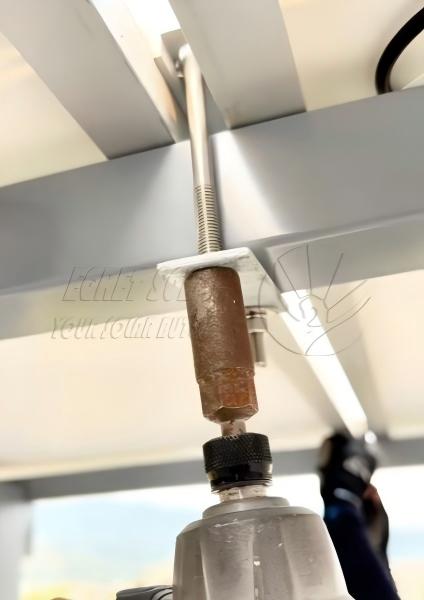

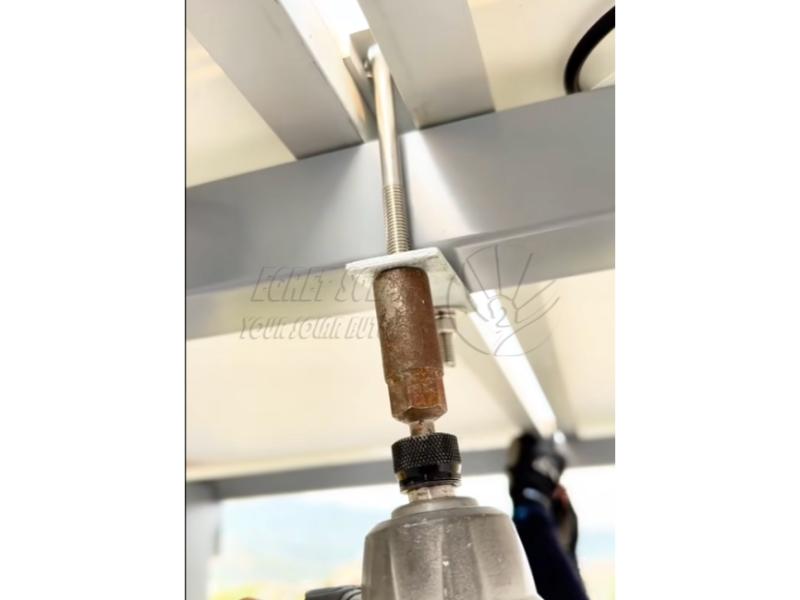

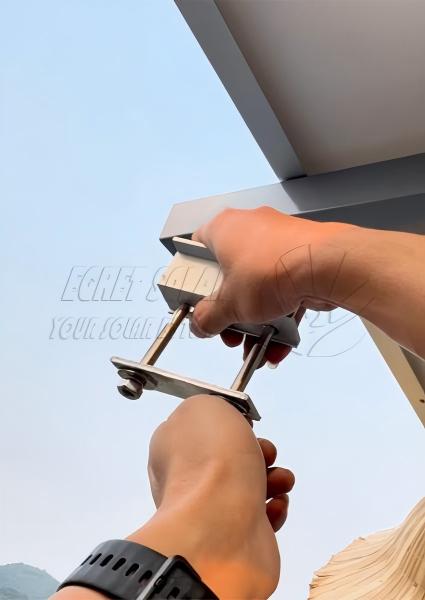

                                                                   A beépítési képet egy mauritiusi ügyfél biztosította

GYIK

Q1. Milyen négyzet alakú csőgerendákra reteszelhet az U-csavar?

A1. A szabványos U-csavarok téglalap alakú horganyzott/ZAM acél négyzetgerendákhoz illeszkednek. Ha a konzol speciális szélességű/vastagságú gerendákat használ, az U-csavar magasságát és nyílásszélességét testreszabhatjuk az Ön rajzai szerint.

Q2. Használható ez a bilincs magas sótartalmú területeken a tenger közelében?

A2: Igen. A napelemes U középső bilincs UV-álló és savas esőálló; a tűzihorganyzott kötőelemek 500 órás sópermet teszten mennek keresztül. Erősen korrozív környezetekben, például szigeteken, a cink-alumínium-magnézium csavar fejleszthető, és kültéri élettartama több mint 20 év.

3. kérdés: Ha a telepítési környezet zord, van olyan ajánlott földelőrendszer, amely hozzáigazítható ehhez a középső bilincshez?

V: Javasoljuk a nagy szilárdságú, négyzet alakú zam csőrendszer használatát, amely alkalmas olyan területekre, ahol erős hó és szél van Európában. Nincs szükség hegesztésre, a csatlakozás és a rögzítés közvetlenül csavarokkal történik, így a telepítés kényelmes.
