Hogyan kell felszerelni a kelet-nyugati irányú ballaszt napelemes szerelési rendszert?

[Előkészítés a telepítés előtt]

Az alábbiakban felsoroljuk azokat az elemeket, amelyeket a telepítés előtt elő kell készíteni:

Eszközök:

Csavarhúzó: A csavarok szoros meghúzására szolgál.

Mérőszalag: A konzol megfelelő pozíciójának biztosítására szolgál.

Szint: A konzol vízszintes felszerelésének ellenőrzésére szolgál.

Napelemes ballaszt rendszerünk a következő tartozékokat tartalmazza:

Előre összeszerelt állványtartó, sín és síncsatlakozás,Középső bilincsÉs végszorító, sínbilincs, földelő bilincs ésFöldelő fül、Ballaszttálca、M8*60 hatlapfejű csavarok és M8-as karimás anya. Meg kell jegyezni, hogy a cementblokkokat magának kell biztosítania.

Előre összeszerelt állványtartó

Rail és Rail Splice

Középső bilincs és végszorító

Sínbilincs

Földelő Clip és Földelő fül

Ballaszttálca

[1. lépés]

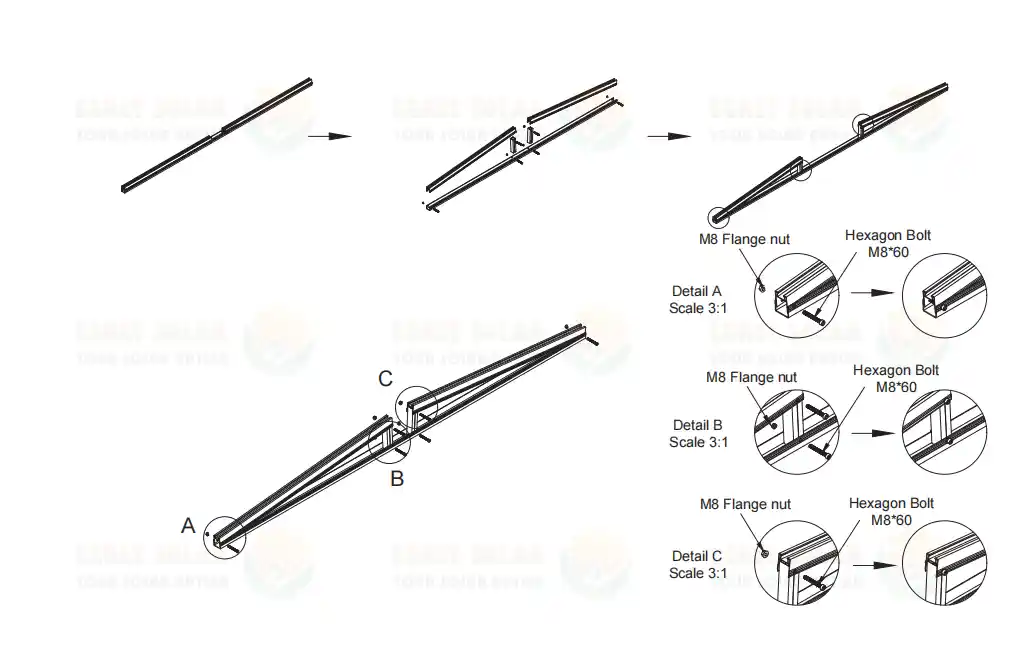

Hajtsa ki az előre összeszerelt konzolt, és szerelje be az M8*60 hatlapfejű csavarokat és az M8 karimás anyákat az alábbi ábrán jelölt A, B és C pontokba, hogy rögzítse az állványtartót.

[2. lépés]

A rajzok szerint a napelemes lapostetős szerelési rendszerben az előre összeszerelt állványtartók 2500 mm-es távolságban vannak elhelyezve.

[3. lépés]

Helyezze az előtéttálcát felváltva az előre összeszerelt állványtartóba, és a két előtéttálca közötti távolság körülbelül 1275 mm, amint az az ábrán látható.

[4. lépés]

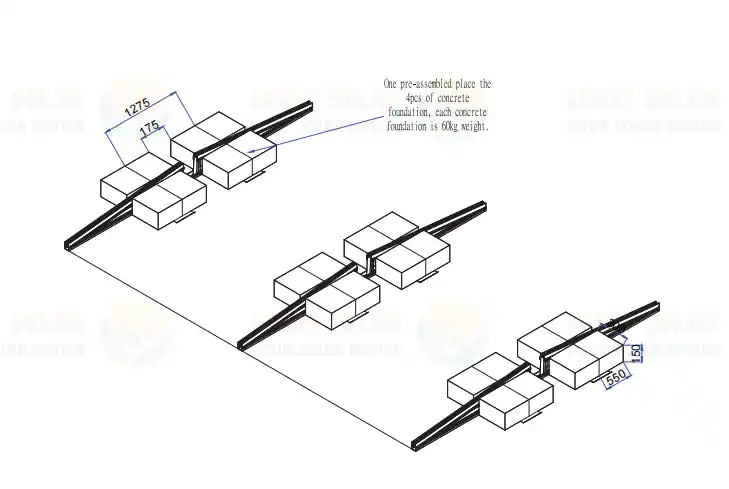

Helyezze a betontömböt a ballaszttálcára. Figyelembe kell venni, hogy egy előre összeszerelt állványtartót négy betontömbre kell alátámasztani, és minden betontömbnek legalább 60 kg-osnak kell lennie. A beton lapostetős ballaszt szoláris szerelőrendszerben lévő cementtömbök méreteit és elhelyezését a következő ábra mutatja.

[5. lépés]

Az alábbiakban az előre összeszerelt állványtartó, a ballaszttálca és a betontömb felülnézete látható a fenti telepítési lépések elvégzése után.

[6. lépés]

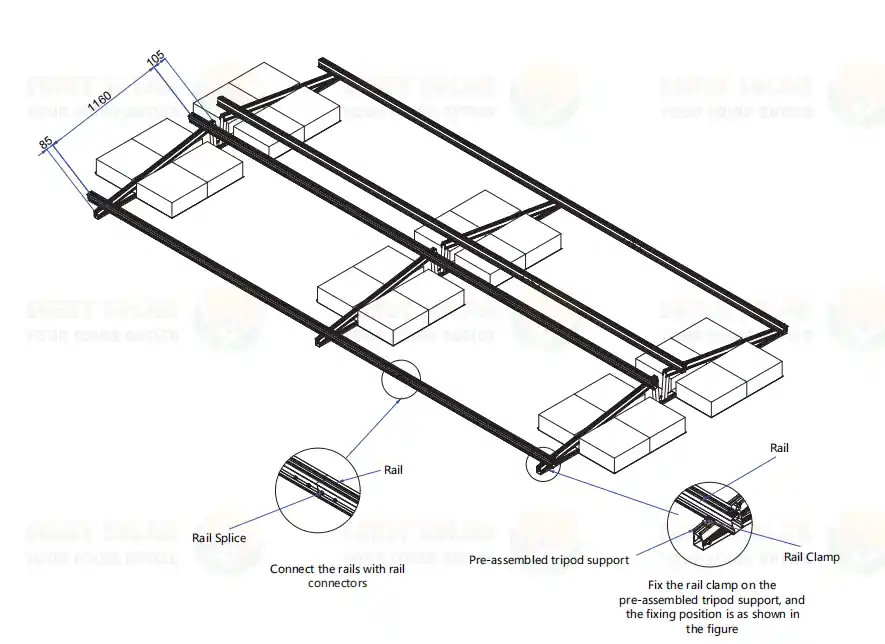

Csatlakoztassa a síneket a sínösszekötő segítségével, és rögzítse a sínbilincseket az előre összeszerelt állványtartóhoz, az ábra szerint.

[7. lépés]

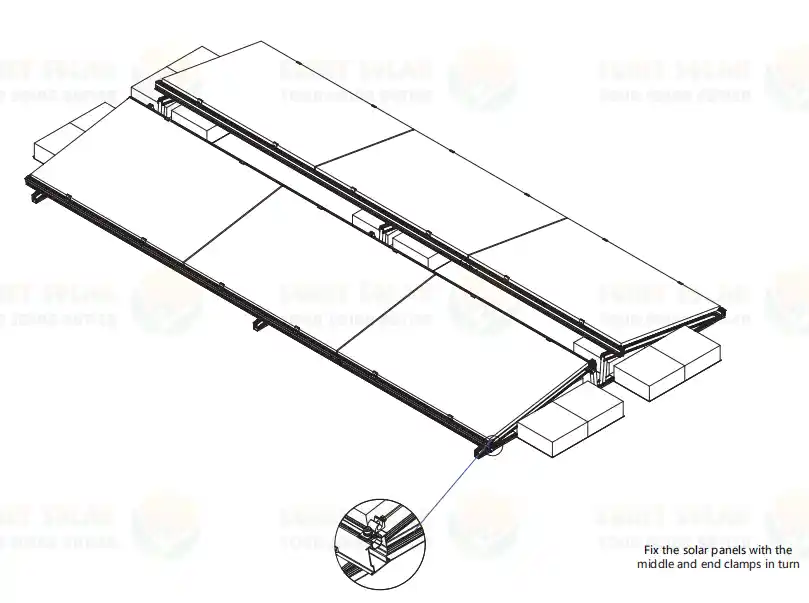

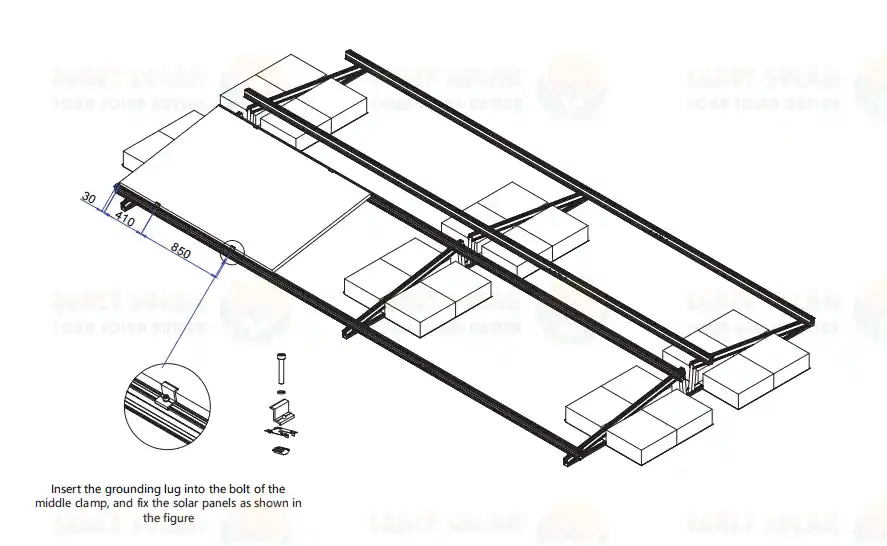

Helyezze a napelem panelt a sínre, és helyezze be a földelő kapcsot a középső bilincs csavarjába, az ábra szerint.

[8. lépés]

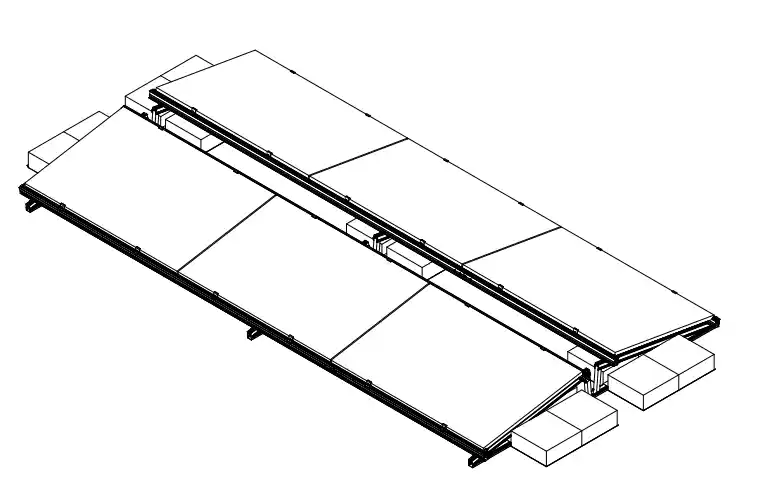

Helyezze el egymás után a napelemeket, majd rögzítse a középső és a végbilincset, az ábrán látható módon. Ezzel befejeződik a teljes kelet-nyugati napelemes ballasztos szerelőrendszer telepítése.

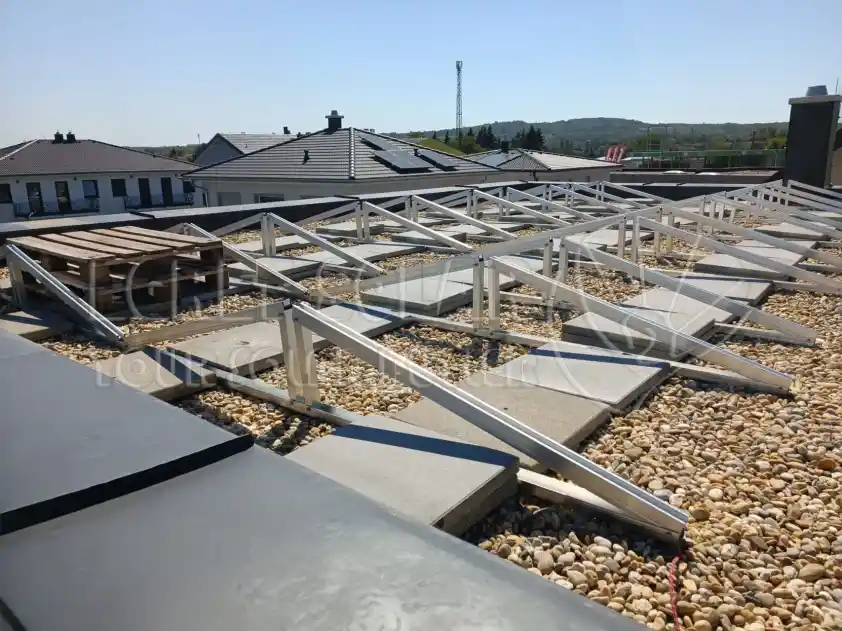

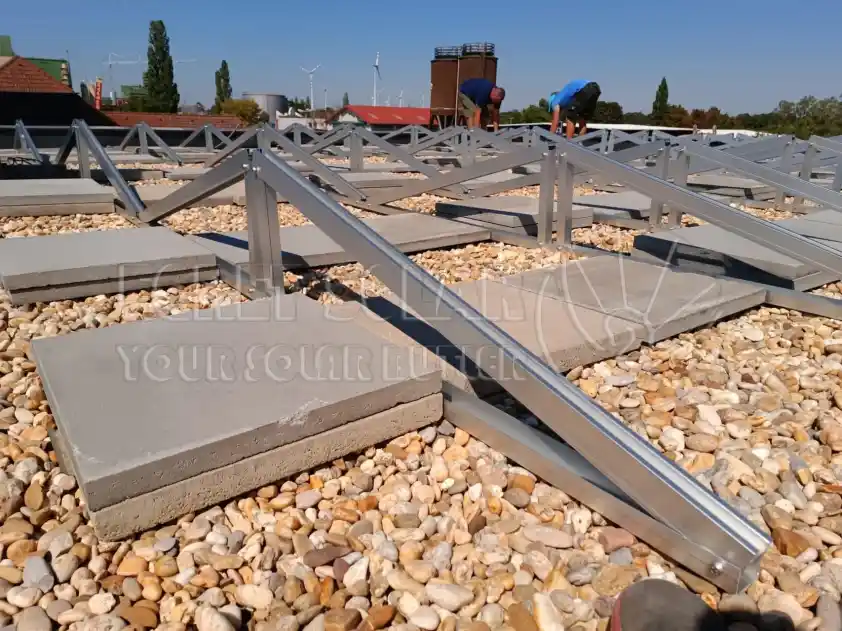

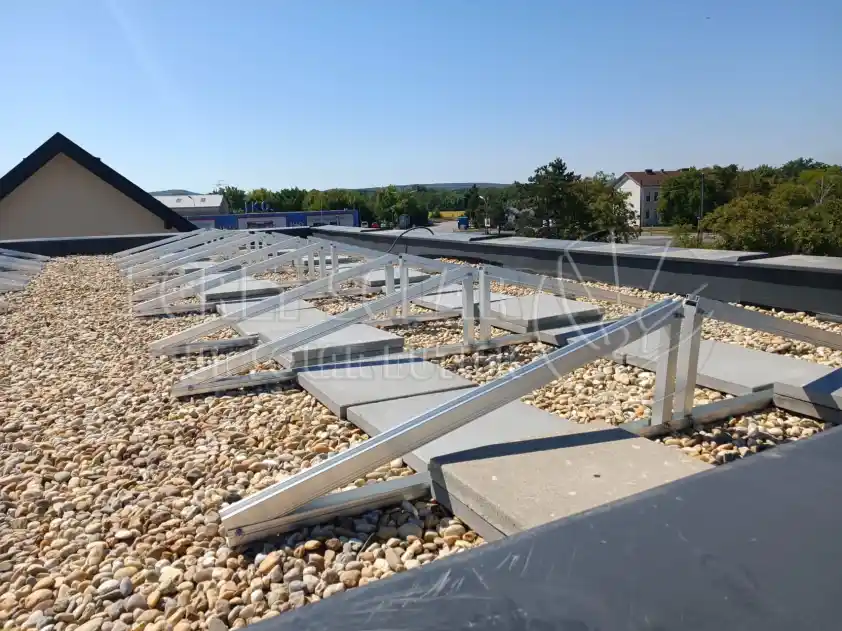

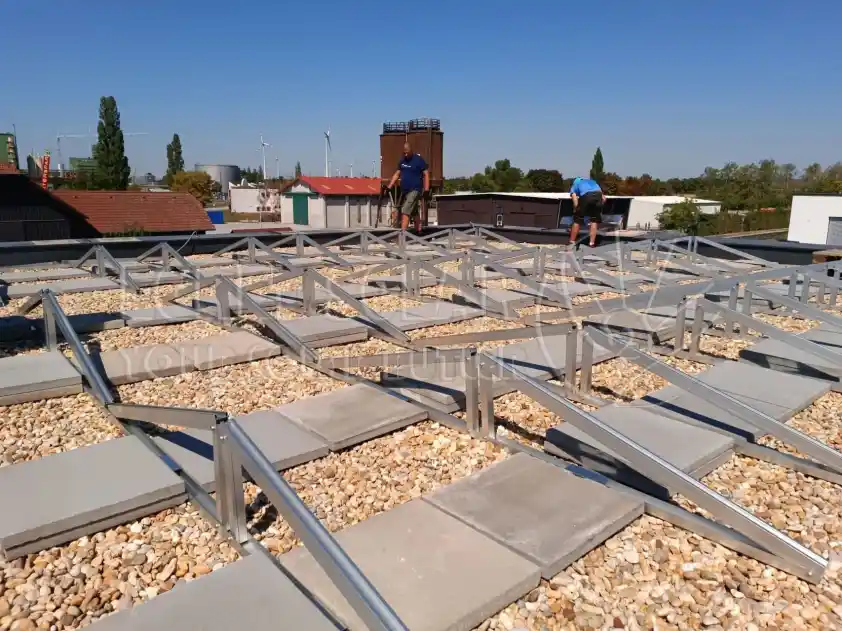

[Telepítési példa]
