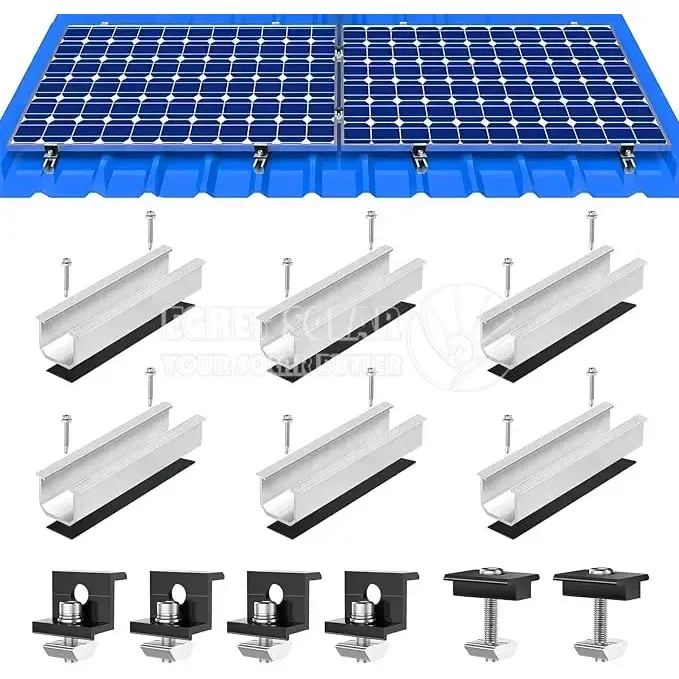

PV szerelőkészlet trapéz alakú tetőhöz

A Xiamen Egret Solar PV szerelőkészlet trapéz alakú tetőhöz kiváló minőségű alumíniumötvözetből készül, eloxált felülettel, amely rozsda és korrózióálló. Megbízható rögzítést biztosít a napelemekhez, és hosszú élettartamot biztosít, még szélsőséges időjárási körülmények között is. A gondolkodó kialakítás és a tiszta utasítások köszönhetően a sínek felszerelése gyors és egyszerű. A teljes trapézes lap napfény -tartójának használatával nemcsak időt takaríthat meg a kiegészítők beszerzésére, hanem a pénzre is, mivel nem kell további alkatrészeket vásárolnia

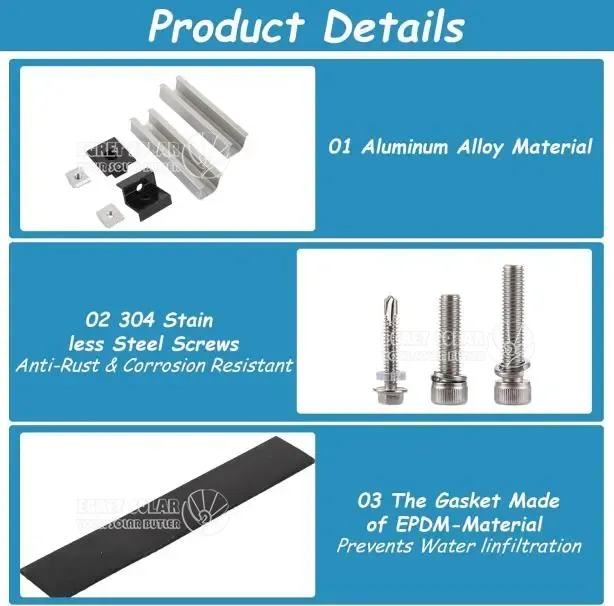

Részletek:

Kiváló minőségű anyag alumíniumötvözet: A napenergia-tető tartó alumíniumötvözetből (AL6005-T5) készül, amely erős és tartós, korrózióálló és minden időjárási körülmények között alkalmas.

A napelemes modulok rögzítése az ón tetőn történő rögzítésén, alkalmas napelemekhez.

Termék színe: fekete+ezüst

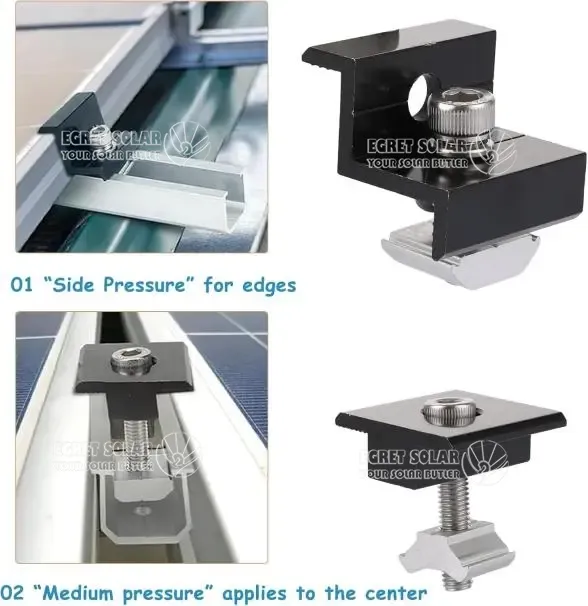

Középbilincs: 30 mm, 35 mm (alkalmas napelemekhez).

Végbilincsek: 30 mm, 35 mm (alkalmas napelemekhez).

Előny:

PV szerelőkészlet trapéz alakú tetőhöz, kiváló minőségű alumíniumötvözetből (AL6005-T5), a sima élekhez eloxált felület, stabil és korrózióálló az UV-sugarakkal, a hővel, a hideggel és a nedvességgel.

A napenergia -tetőn történő napenergia -szerelést használják a napenergia -bilincsekhez a modulok rögzítéséhez a sínekhez és a modulok közötti szilárd kapcsolat létrehozásához. A 30-35 mm-es modulmagasságra alkalmas, a stabilitás és a teljesítmény biztosítása érdekében beállíthatja a beállítást az Ön igényei szerint.

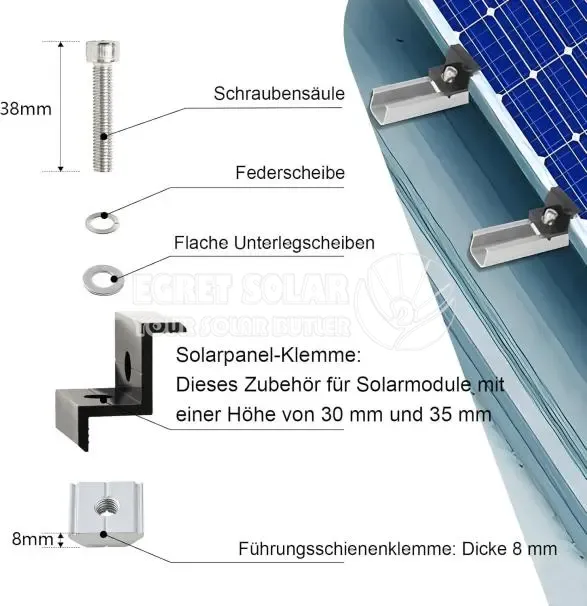

Napelemek, moduláris konstrukció az egyszerű és kényelmes felszereléshez, nincs szükség bonyolult kiegészítőkre, PV modulok tartófalának rögzítésére, csak csavarok és anyák, amelyek szükségesek a napelemek biztonságos rögzítéséhez és csatlakoztatásához a sínhez.

A trapézes tető napelemes tartóját továbbfejlesztett állítható bilincsel fel van szerelve, amely 30-35 mm vastagságú napelemekhez alkalmas. A napelemet úgy rögzítheti, hogy beállítja a bilincset a legjobb telepítési hatás elérése érdekében.

A PV -tartó különféle alkalmazásokhoz alkalmas, ideértve a lakókocsikat, a házakat, a hajókat és az erkélyeket. Telepíthető különféle tetőkre, például csempe, aszfalt vagy lapos tetőkre. Ezzel a tartóval fel lehet szerelni napelemeit bárhová, ahol napenergiát szeretne használni.

GYIK

1. Milyen típusú PV -zárójelek alkalmasak óntetőkre?

Nem beterülő bilincsek:

Ideális varráshoz vagy hullámosított óntetőkhöz. Ezek a bilincsek a megemelt varratokra/bordákra fúrás nélkül, a vízszigetelés megőrzése nélkül.

Áthatoló tartók:

Tetőkhöz emelt varratok nélkül. Használjon önfúrási csavarokat EPDM alátétekkel és vízálló tömítőanyagokkal (például butyl szalag) a behatolási pontokon.

Vasút nélküli rendszerek:

Közvetlenül rögzítse a paneleket a zárójelhez, csökkentve az anyagköltségeket. Alkalmas alacsony szélű területekre (<45 m/s).

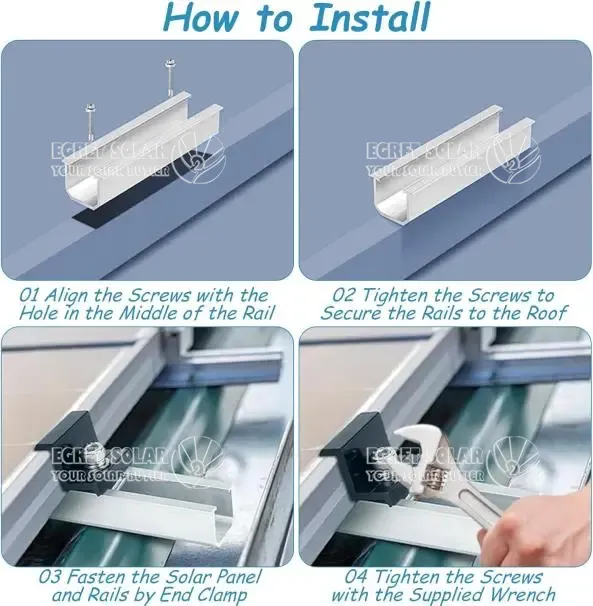

2. Hogyan vannak felszerelve a zárójelek a hullámosított óntetőkre?

Főbb lépések:

Tetőértékelés: Ellenőrizze a szerkezeti kapacitást (≥1,4 kN/m² hóterhelés, ≥216 km/h szélállóság), és ellenőrizze, hogy a korrózió/sérülések -e.

Bilincs/sín igazítása:

Igazítsa a síneket a hullámosodásokkal párhuzamosan.

CLAMP -távolság: 600–900 mm a szabványos panelekhez; Csökkentse 500 mm-re a magas szélű zónákban.

Tömítés: Vigyen fel tömítőanyagot a bilincs alapok alatt és a csavarok körül, hogy megakadályozzák a víz bejutását.

Nyomatékvezérlés: Húzza meg a csavarokat 25 ft-LB maximális értékre-a megsemmisítő deformálóként az ónlemezeket.

3. Milyen anyag biztosítja a hosszú élettartamot?

Alumíniumötvözet (6065-T5): könnyű, korrózióálló; eloxált az UV -védelem érdekében.

Rozsdamentes acél (SUS304): nélkülözhetetlen a part menti/nagy sótartalmú területeken. Kerülje a horganyzott acélral való keverést az elektrolitikus korrózió elkerülése érdekében.

Felszíni kezelés: Az eloxáló vagy porbevonat az élettartamot 25 évig meghosszabbítja.

4. Milyen szél/hóterhelés ellenállhat ezek a zárójelek?

Szélállóság: A trapéz tető PV szerelőkészlete akár 216 km/h (60 m/s) is elérheti, ha a sín távolsága ≤1,2 m ..

Hóterhelés: 1,4–1,6 kN/m² -re (30–40 psf) tanúsítvánnyal. A nehezebb hó érdekében csökkentse a vasúti távolságot, vagy adjon hozzá középtámasz tartókat.

Mérnöki szabványok: megfelel az AS/NZS 1170, DIN 1055 és a TUV szélcsatorna tesztelésének.

5. Hogyan befolyásolja a tető szöge a konzol választását?

Alacsony lejtős tetők (0 ° –10 °): Használjon dőlési zárójeleket (5 ° –10 ° Késkék) a panel szögének optimalizálásához.

Meredek tetők (60 ° -ig): Az állítható háromszögkonzolok 10 ° –60 ° -ot tesznek lehetővé.

Szél megfontolások: A magasabb dőlések növelik a szél emelkedését - az extra bilincsekkel történő reinforce.

6. Milyen karbantartásra van szükség?

Éves ellenőrzések: Miután a napelemek felszerelése 2 napelemre felszerelt, a csavarok szorítását minden évben ellenőrizni kell. Ha van valami lazán, akkor azt meg kell erősíteni és időben meg kell szorítani.

Tisztítás: Távolítsa el a törmeléket a bilincscsatornákról, hogy megakadályozza a vízmedencét.

Bevonatjavítás: A rozsda elkerülése érdekében érintse meg a karcolt eloxálás/festéket 48 órán belül.

7. Tanúsítások és garancia?

Kötelező tanúsítványok: TUV, CE, SGS és ISO 9001 biztosítják a szerkezeti megfelelést.

Garancia: 125 év hardver; 25 éves teljesítménygaranciák állnak rendelkezésre.
