Napelemes állóvarratú tetőbilincs

A napelemes állóvarrás tetőbilincsünk nagyon jól működik az Egret-telNapelemes fém tetőrögzítő rendszer. Ez a bilincs arra készült, hogy szilárdan rögzítse a napelemeket fém tetőkön álló varrással. Nem kell átmennie a tető felületén. Egyszerű, szivárgásmentes megoldást kínálnak, miközben megőrzik a tető épségét. Kérjük, vegye fel velünk a kapcsolatot, ha először ingyenes mintákra van szüksége a teszteléshez.

Műszaki adatok

Márka: Egret Solar

Anyaga: AL6005-T5

Hossz: 50mm

Szín: Természetes

Csomagolás: Doboz

Szélterhelés: 0,49 kn/㎡

Hóterhelés: 1,6 kn/㎡

A termék származási helye: Kína

Szállítási kikötő: Xiamen

Szállítási ciklus: 10-15 nap

Termékjellemzők

1) A fémtetős, napelemes állóvarratú tetőbilincs valóban nem áthatoló csatlakozással rendelkezik, amely lehetővé teszi a függőleges tetőpanelek közvetlen rögzítését, kiküszöbölve a tető szivárgását és a fúrási megoldásokkal kapcsolatos garanciális problémákat.

2) Integrált korrózióvédelmet tartalmaz; EPDM gumit használnak a tetőbilincs és a tető között, hogy megakadályozzák a korróziót az alumínium tetőbilincs és az acél tetőpanel között.

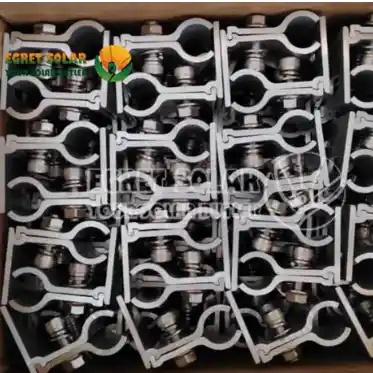

3) Ez a tetőbilincs két rozsdamentes acél imbuszcsavart és anyát használ, hogy rezgésálló és megbízható szorítóerőt biztosítson a csatlakozásnál.

4) A tetőbilincs külön értékesítése mellett komplett napelemes tetőrögzítő rendszerként is értékesítjük, beleértveszoláris L láb, sínek és napelem bilincsek.

5) Az optimalizált kialakításnak köszönhetően a napelemes konzolos állóvarratú tetőbilincs AL6005-T5 felhasználásával készül, amely kompakt formájú, szabványos 50 mm-es vágási hosszral és széles körű kompatibilitással rendelkezik. (Más méret is elérhető, vagy egyedi rendelést is elfogadunk.)

Alkalmazások

A Solar Alumínium állóvarratú tetőbilincset elsősorban fém tetőszerelési rendszerekben használják. Rugalmas beépítési lehetőségeket kínál, és biztonságosan rögzíthető a fémtető álló varrásához fúrás vagy áttörés nélkül, így biztosítva a tető vízszigetelését és szerkezeti integritását. Az alábbiakban két rugalmas beépítési módot mutatunk be:

1. lehetőség: Amint az ábrán látható, ez a tetőbilincs használható sínekkel, L lábakkal, középső bilincsekkel ésvégszorítókkomplett fém tetőrögzítő rendszer kialakításához.

2. lehetőség: A felső kialakításban lévő vízszintes hosszúkás furatszerkezetnek köszönhetően ez a bilincs más, alsó rögzítést igénylő sínekhez is használható, például 40*40 mm-es sínekhez. A gyors középső bilincs, a gyorsvég bilincs és a síncsatlakozók kombinálásával komplett napelemes tetőrögzítő rendszer szerelhető össze.

Telepítési útmutató

A tetőn átmenő többi bilincshez képest ez a bilincs könnyen és gyorsan felszerelhető. A tetőt sem bántja. Ez biztonságosabbá teszi a napelemes telepítést.

1) Helyezze a napelemes, nem áthatoló tetőbilincset az álló varratra.

2) Húzza meg a csavarokat vagy csavarokat. Addig húzza meg, amíg a bilincs szorosan nem rögzül a csatlakozásban.

3) Rögzítse a sínt a tetőbilincshez. Használjon csavarokat és anyákat. Hozzáadhat L-lábakat is. Ezáltal a napelem magasabban helyezkedik el a tető felett.

4) Helyezze a napelem panelt a sínre. Rögzítse panel bilinccsel. Ezután elvégezheti a szolár bilincs teljes felszerelését a fém tetőrögzítő rendszerhez

Kapcsolódó megkeresések

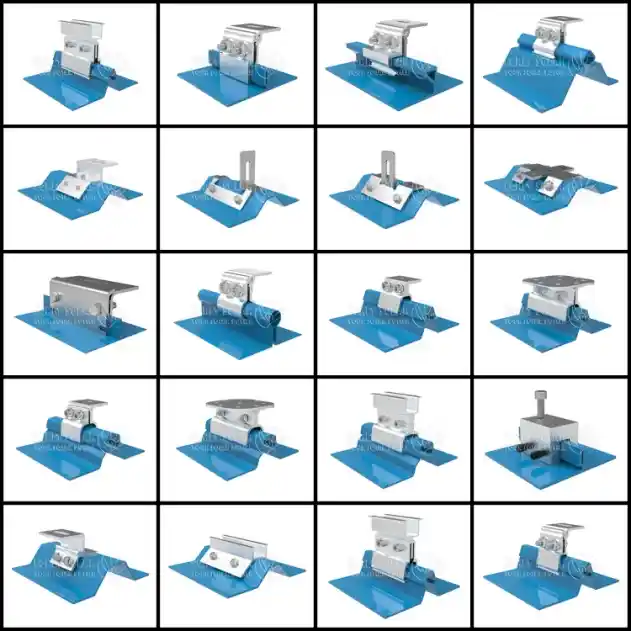

Az Egret Solar számos tetőtípushoz rendelkezik tetőbilincsekkel is. Találhat olyat, amelyik megfelel az Ön igényeinek. Ha nem biztos abban, hogy melyik bilincs működik az Ön tetőjén, küldje el nekünk ezt az információt. Mérnökeink javasolják az Ön számára megfelelőt:

1)Tetőkeresztmetszeti adatok

2) Szél- és hóterhelés az Ön tartózkodási helyén

3) A telepíteni kívánt napelemek száma (segítünk kitalálni, hányra van szüksége)

Szívesen adunk bármilyen segítséget, ezért ha szüksége van rá, forduljon hozzánk bizalommal!
